三相25kW(出力制御対応)EPU-T250P8-FPL

三相25kW(出力制御対応)

高圧連系・メガワットシステムに

大型パワーコンディショナを使った従来の発電所からエネテラス・メガ・バリュー・システム(分散型発電システム)へ。シンプルなシステム構成で細かな監視、省スペース、冷却不要の屋外設置仕様。本製品は高圧連系専用です。 出力制御には本製品・対応マスターボックス・通信ゲートウェイボックスの併用で対応予定です。

POINT

  • FRT要件対応・出力制御対応
  • 分散設置での三相440V出力により配線重量削減
  • ファンレス構造・高耐食鋼板採用で塩害地域にも設置可能※
    ※設置には条件があります。必ず事前に取付工事説明書をご確認ください
  • 接続箱不要で低い架台の後ろにも場所をとらず設置可能
  • 細かな監視による異常の早期発見

エネルギーソース
太陽光
用途例
発電事業
ダウンロード
パンフレット
取扱説明書
  • 仕様
  • 寸法図・ブロック図 寸法図・ブロック図

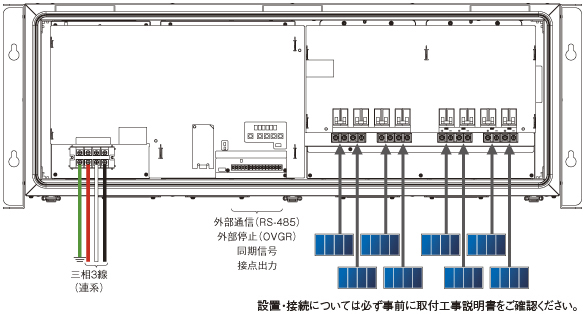

  • 接続イメージ
  • オプション図

主な仕様

入力(DC)
定格入力電力(ストリングあたり) 3250W
最大入力電圧 750V
入力運転電圧範囲/定格入力電圧 100-750V/500V
MPPT電圧範囲 100-660V
最小入力電圧/起動電圧 100V
ストリング数(MPPT入力数) 8
最大入力電流(ストリングあたり) 10A
出力(AC:連系運転時)
相数 三相3線式
変換方式 ベクトル変調方式
定格出力 25kVA
定格出力電圧 440V
公称出力電圧範囲 396-484V
定格出力周波数 50Hz,60Hz
定格出力電流 33A
定格出力時力率 0.95以上
出力電流ひずみ率 総合5%以下、各次3%以下
効率
効率 ※1 97.0%
最大効率 97.8%(DC670V、50%出力時)
保護
単独運転検出:受動的方式 周波数変化検出方式
単独運転検出:能動的方式 周波数シフト方式
基本データ
寸法(W/H/D) 1350/480/300mm(取付金具含む)
質量 81kg
設置場所 屋外
使用環境温度範囲 -20℃~+50℃(40°C以上で出力抑制)
騒音(定格)※2 ※3 45dB以下
待機電力(夜間) 20W以下/45VA以下
絶縁方式 トランスレス方式
冷却方法 自然冷却
防水防塵保護等級(JIS) IP65相当
特徴
力率一定制御 80%~100%
入力端子 端子台(+,-)×8
系統出力端子 端子台(U,V,W)
接地端子 端子台(1極)
接点出力端子 あり
本体ディスプレイ 7セグメントLED(本体内部)
制御機器対応 マスターボックス(必須)
出力制御対応マスターボックス EOU-A-MBX03-L
出力制御対応通信ゲートウェイボックス EOU-CGW01
通信インターフェイス RS-485

※ 1 JIS C 8961にて規定される条件下においての効率
※ 2 パワーコンディショナの前面中央から1m離れた床面から高さ1mの位置において、JIS C 1509-1のA特性で騒音を測定。
※ 3 フィールドにて測定



系統連系保護・整定値

保護リレー 整定値 整定範囲
交流過電圧
OVR
検出レベル 506V 484~528V(1Vステップ)
検出時限 1.0秒 0.5~2.0秒(0.1秒ステップ)
交流不足電圧
UVR
検出レベル 374V 352~396V(1Vステップ)
検出時限 1.0秒 0.5~2.0秒(0.1秒ステップ)
周波数上昇
OFR
検出レベル50Hz 51.0Hz 50.5~52.0Hz(0.1Hzステップ)
60Hz 61.0Hz 60.5~62.0Hz(0.1Hzステップ)
検出時限 1.0秒 0.5~2.0秒(0.1秒ステップ)
周波数低下
UFR
検出レベル50Hz 48.5Hz 46~49.5Hz(0.1Hzステップ)
60Hz 58.5Hz 56~59.5Hz(0.1Hzステップ)
検出時限 1.0秒 0.5~2.0秒(0.1秒ステップ)
復電後一定時間の遮断装置投入阻止 300秒 自動復帰:5~300秒(1秒ステップ)
手動復帰
電圧上昇抑制機能 484V 440~496V(1Vステップ)
単独運転検出方式 整定値 整定範囲
受動的方式周波数変化
検出方式
検出レベル 0.4Hz 0.05~2.00Hz
検出時限 0.5秒以下 固定
能動的方式周波数
シフト方式
検出レベル 1.0Hz 固定
解列時限 0.5~1.0秒 固定

※製品改良のため、仕様および外観の一部を予告なく変更することがあります。

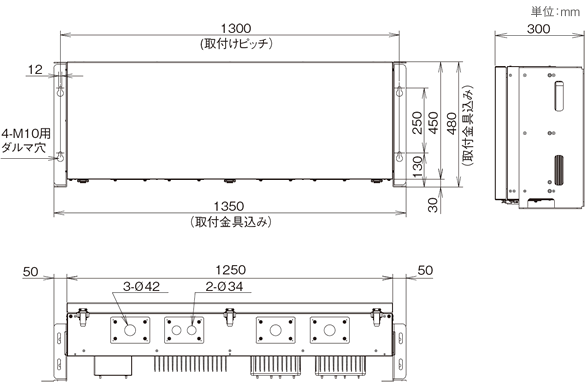

寸法図

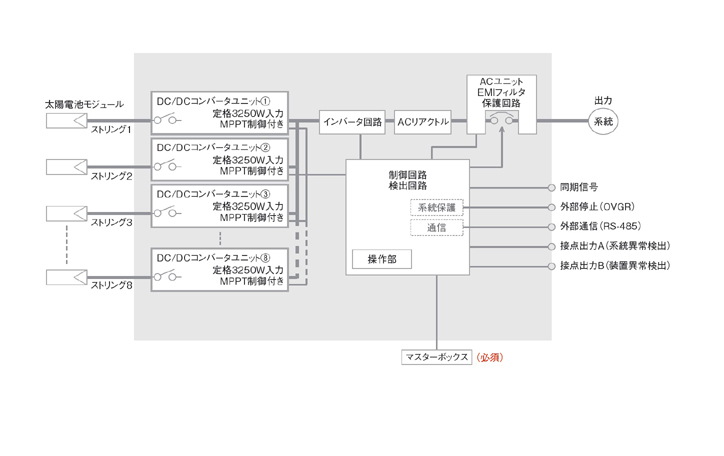

ブロック図

対応するオプション品はありません。
