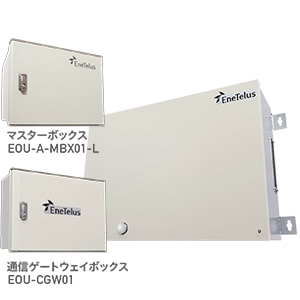

三相9.9kW(出力制御対応)EPU-T99P5-SFL

三相9.9kW(出力制御対応)

中規模発電・防災施設に

停電時でも自立電力を使用でき、電力源としても利用可能。 中規模発電では、複数台設置で発電量向上。 出力制御には本製品・対応マスターボックス・ 通信ゲートウェイボックスの併用で対応予定です。

POINT

  • FRT要件対応・出力制御対応※1
  • 自立運転機能付き(AC101V2.0kVA×2系統)
  • ストリング単位で太陽電池モジュール発電状態確認が可能(外部計測装置併用時)
  • 1ライン最大30台まで接続可能(マスターボックス使用時は32台)
  • マスターボックスで一括制御可能
  • 力率一定制御対応(※個別連系協議が必要です)

エネルギーソース
太陽光
用途例
工場
施設
発電事業
ダウンロード
カタログ
認証証明書
取扱説明書
  • 仕様
  • 寸法図・ブロック図 寸法図・ブロック図

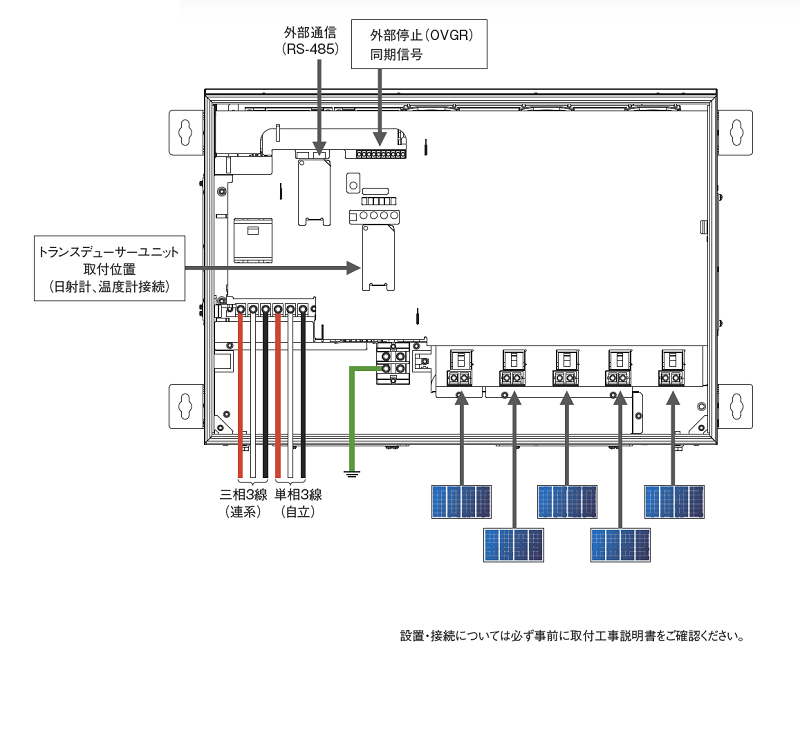

  • 接続イメージ
  • オプション図

主な仕様

入力(DC)
最大入力電力(ストリングあたり) 2170W
最大入力電圧 570V
入力運転電圧範囲/定格入力電圧 150-550V/250V
MPPT電圧範囲 150-550V
最小入力電圧/起動電圧 150V
ストリング数(MPPT入力数) 5
最大入力電流(ストリングあたり) 10.3A
出力(AC:連系運転時)
相数 三相3線式(三相4線式にも対応可)
変換方式 電圧型電流制御方式
定格出力 ※1※2 9.9kVA
定格出力電圧 202V
公称出力電圧範囲 182-222V
定格出力周波数 50Hz,60Hz
定格出力電流 28.3A
定格出力時力率 0.95以上
出力電流ひずみ率 総合5%以下、各次3%以下
出力(AC:自立運転時)
電気方式 単相3線式
変換方式 電圧型電圧制御方式
最大出力 2.0kVA×2
出力電圧 202V/101V
効率
効率 ※3 93.5%
最大効率 93.7%(DC300V、60%出力時)
保護
単独運転検出:受動的方式 電圧位相跳躍検出方式
単独運転検出:能動的方式 同期高調波注入方式
基本データ
寸法(W/H/D) 810.2/563.1/242.2mm
質量 53kg
設置場所 屋外
使用環境温度範囲 -20℃~+50℃(40℃以上で出力抑制)
騒音(定格) ※4 51dB以下
待機電力(夜間) 11W以下/80VA以下
絶縁方式 高周波絶縁トランス方式
冷却方法 冷却ファンによる強制空冷
防水防塵保護等級(JIS) IP55相当
特徴
力率一定制御 80%~100%
入力端子 端子台(+,-)×5
系統出力端子 端子台(U,V,W)
自立出力端子 端子台(U,O,W)
接地端子 端子台(1極)
接点出力端子 あり
本体ディスプレイ 7セグメントLED(本体内部)
制御機器対応 マスターボックス(任意)
出力制御対応マスターボックス EOU-A-MBX01-L
出力制御対応通信ゲートウェイボックス EOU-CGW01
通信インターフェイス RS-485
JET認証番号 P-0226

※1 全てのストリングを使用した場合の値
※2 力率1.0運転時
※3 JIS C 8961にて規定される条件下においての効率
※4 パワーコンディショナの前面中央から1m離れた床面から高さ1mの位置において、JIS C 1509-1のA特性で騒音を測定



系統連系保護・整定値

保護リレー 整定値 整定範囲
交流過電圧
OVR
検出レベル 232V

220~240V(1Vステップ)

検出時限 1.0秒 0.2~2.0秒(0.1秒ステップ)
交流不足電圧
UVR
検出レベル 162V 160~180V(1Vステップ)
検出時限 1.0秒 0.2~2.0秒(0.1秒ステップ)
周波数上昇
OFR
検出レベル50Hz 51.0Hz 50.5~51.5Hz(0.1Hzステップ)
60Hz 61.2Hz 60.6~61.8Hz(0.1Hzステップ)
検出時限 1.0秒 0.2~2.0秒(0.1秒ステップ)
周波数低下
UFR
検出レベル50Hz 48.5Hz 47.5~49.5Hz(0.1Hzステップ)
60Hz 58.2Hz 57.0~59.4Hz(0.1Hzステップ)
検出時限 1.0秒 0.2~2.0秒(0.1秒ステップ)
復電後一定時間の
遮断装置投入阻止
300秒 自動復帰:5~300秒(1秒ステップ)
手動復帰
電圧上昇抑制機能 225V 202~240V(1Vステップ)
単独運転検出方式 整定値 整定範囲
受動的方式電圧位相跳躍
検出方式
検出レベル 5~12° (1°ステップ)
検出時限 0.5秒以下 固定
能動的方式同期高調波
注入方式
検出レベル50Hz 0.278秒 固定
60Hz 0.231秒
解列時限 0.5~1.0秒 固定

※製品改良のため、仕様および外観の一部を予告なく変更することがあります。

寸法図

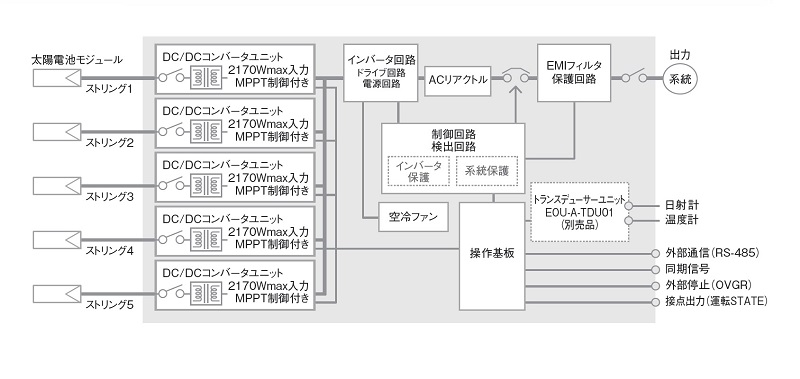

ブロック図

別売品

option5.jpg option6.jpgoption6.jpgoption12.jpg
トランスデューサーユニット※1
EOU-A-TDU01
マスターボックス※2/スーパーマスターボックス/通信ゲートウェイボックス※2
EOU-A-MBX01-L  /  EOU-A-SMB01-L  /  EOU-CGW01

※1 マスターボックスを使用する場合は、当社製のトランスデューサーユニットEOU-A-TDU01はご使用いただけません。市販のトランスデューサーをご使用ください。

※2 出力制御対応時必須
