蓄電ハイブリッドシステムEHC-S55MP3B-PNJ/ EHC-S55MP3B-PNH

蓄電ハイブリッドシステム

電気を賢く使いたいなら

太陽光発電エネルギーを蓄電池にためて有効利用。電力のピークカットを実現。 系統からの充電も可能、蓄電池出力は逆潮流させません。 出力制御した電力も蓄電可能です。

POINT

  • 太陽光発電と蓄電池充放電器とのハイブリッド
  • 屋外設置型(リチウムイオン蓄電池ユニットは屋内)
  • 蓄電池からの逆潮流防止機能付き
  • 双方向インバータで系統からの充電も可能
  • 出力制御対応

エネルギーソース
太陽光
蓄電池
用途例
一般住宅
ダウンロード
パンフレット
取扱説明書(パワーコンディショナ(5.5kw)屋外用)
取扱説明書(リチウムイオン蓄電池ユニット)
  • 仕様
  • 寸法図・ブロック図 寸法図・ブロック図

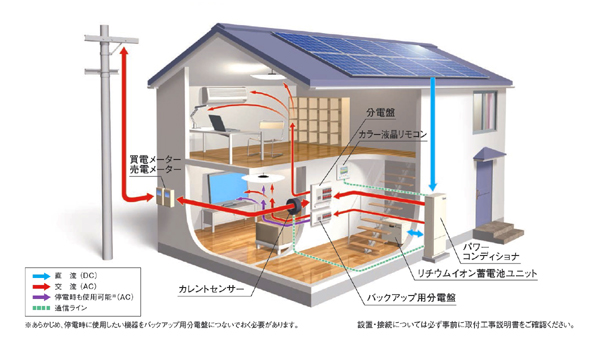

  • 接続イメージ
  • オプション図


主な仕様



入力(DC:太陽電池)

EHC-S55MP3B-PNJ

(本体)

EOC-MNT02(架台)

EHC-S55MP3B-PNH

(本体)※6

EOC-MNT01(架台)※6

最大入力電力(ストリングあたり) 2150W
最大入力電圧 450V
入力運転電圧範囲/定格入力電圧 80-450V/250V
最小入力電圧/起動電圧 80V/100V
ストリング数(MPPT入力数) 3
最大入力電流(ストリングあたり) 10.3A
充電/放電部(DC:蓄電池)
対応蓄電池 EOC-LB100-PN ※1
蓄電容量

定格9.48kWh(公称9.89kWh)

蓄電池入力回路 1回路
充電電力

1.5kW ※2

放電電力 2.0kW ※2
変換方式(充電)

連系運転時:

電力指令追従PWM方式

(定電流・定電圧制御)

自立運転時:

バス電圧安定化PWM方式

(定電流・定電圧制御)

変換方式(放電)

連系運転時:

電力指令追従PWM方式

自立運転時:

バス電圧安定化PWM方式

電池耐用

総放電容量326,000Ahまで

出力(AC:連系運転時)
相数 単相2線式(単相3線式配電線に接続)
変換方式 電圧型電流制御方式
定格出力 ※3 5500W
定格出力電圧 202V
公称出力電圧範囲 160-238V
定格出力周波数 50Hz,60Hz
定格出力電流 27.5A
定格出力時力率 0.95以上
出力電流ひずみ率 総合5%以下、各次3%以下
出力(AC:自立運転時)
電気方式 単相2線式
変換方式 電圧型電圧制御方式
最大出力 最大2.0kVA ※8
出力電圧 101V±5V
効率(太陽光)
効率 ※4 92.5%
最大効率 93.0%(DC250V、50%出力時)
保護
単独運転検出:受動的方式 周波数変化率検出方式
単独運転検出:能動的方式 ステップ注入付周波数フィードバック方式
基本データ
本体寸法(W/H/D) 580/1000/250mm
架台寸法(W/H/D) 580/450/250mm
蓄電池寸法(W/H/D) 580/600/551.5mm(キャスターを含む)
本体質量 52kg
架台質量 約17kg 約13kg
蓄電池質量 約110kg(蓄電池の個体差により多少増減します)
設置場所 屋外(蓄電池ユニットは屋内)
パワコン使用環境温度範囲 -20℃~+40℃
蓄電池使用環境温度範囲 0℃~+40℃
騒音(定格) ※5 44dB以下
絶縁方式 高周波絶縁トランス方式
冷却方法 冷却ファンによる強制空冷
防水防塵保護等級(JIS) IP55相当
特徴
入力端子 端子台(+,-)×4
系統出力端子 端子台(U,O,W)
自立出力端子 端子台(2極)
接地端子 端子台(2極)
本体ディスプレイ なし
カラー液晶リモコン対応 必須
リモコンケーブル 必須
通信インターフェイス RS-485、Ethernet(ECHONET Lite利用時)※7
JET(MD)認証 MD-0009 MD-0014
S-JET認証 1677-99003-001

※1 本製品は蓄電ハイブリッドパワーコンディショナEHC-S55MP3B-PNJ/ PNHに対応した仕様となっています

※2 最大出力可能時間には制限があります

※3 全てのストリングを使用した場合の値 ※4 JIS C 8961にて規定される条件に準じた効率 ※5 パワーコンディショナの前面中央から1m離れた床面から高さ1mの位置において、JIS C 1509-1のA特性で騒音を測定 ※6 受注生産品

※7 別途LANケーブルの配線が必要となります。ECHONET Liteの接続可能済機種はNSS-HEMS-011(株式会社日新システムズ製)です ※8 モーターで作動する機器や運転開始時に大きな電流が流れる機器は使用できない場合があります



系統連系保護・整定値

保護リレー 整定値 整定範囲
交流過電圧 OVR検出レベル 115V 110V, 113V, 115V, 119V
検出時限 1.0秒 0.5秒, 1.0秒, 1.5秒, 2.0秒
交流不足電圧 UVR検出レベル 80V 80V, 85V, 90V, 93V
検出時限 1.0秒 0.5秒, 1.0秒, 1.5秒, 2.0秒
周波数上昇 OFR検出レベル50Hz 51.0Hz 50.5Hz, 51.0Hz, 51.5Hz, 52.0Hz
60Hz 61.0Hz 60.5Hz, 61.0Hz, 61.5Hz, 62.0Hz
検出時限 1.0秒 0.5秒, 1.0秒, 1.5秒, 2.0秒
周波数低下 UFR検出レベル50Hz 47.5Hz

49.5Hz, 49.0Hz, 48.5Hz,

48.0Hz, 47.5Hz, 47.0Hz

60Hz 57.5Hz

59.5Hz, 59.0Hz, 58.5Hz,

58.0Hz, 57.5Hz, 57.0Hz

検出時限 1.0秒 0.5秒, 1.0秒, 1.5秒, 2.0秒
復電後一定時間の遮断装置投入阻止 300秒 10秒, 150秒, 180秒, 240秒, 300秒
電圧上昇抑制機能 109V 107V~112V(0.5Vステップ), 切
単独運転検出方式 整定値 整定範囲
受動的方式周波数変化率 検出方式検出レベル 1.2Hz 0.8, 1.0, 1.2, 1.4, 1.6, 1.8, 2.0, 3.0, 4.0, 5.0Hz
検出要素 周波数変動
能動的方式ステップ注入付 周波数フィード バック方式
解列時限 受動的方式は 0.5秒以下 能動的方式は 0.2秒以下 固定

※受動的方式と能動的方式の整定値は共通で、個別に設定することは出来ません。



※製品改良のため、仕様および外観の一部を予告なく変更することがあります。

寸法図

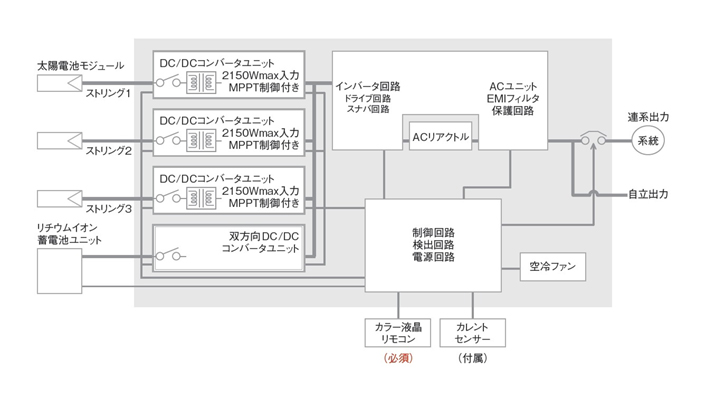

ブロック図

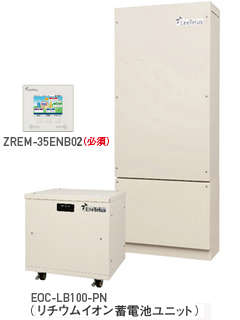

システムセット品

option10.jpg option11.jpg option2.jpg
  専用カラー液晶リモコン
ZREM-35ENB02

専用架台
EOC-MNT02
 EOC-MNT01[受注生産品]

専用ケーブルキット
EOC-CBL01
リモコン接続ケーブル(30m)
センサー接続ケーブル(30m)
蓄電池通信ケーブル(30m)
