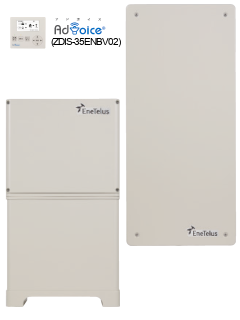

EIBS No.8 通称：恵比寿八(エビハチ)EHK-S55MP3B(ZEH用パッケージ型番:EKH6A / EKH6B)
EHK-S80MP4B(ZEH用パッケージ型番:EKH6C / EKH6D)
EHK-S99MP5B(ZEH用パッケージ型番:EKH6E / EKH6F)
EOK-LB77-TK
エビハチ と呼んでください
停電時でも普段の生活を守り、平常時は卒FIT後の電力収支の改善を支える"大容量/高出力・蓄電ハイブリッドシステム"
- 高電流パネル対応。1回路あたりの入力電流値を 10.3A⇒13.5A へ引上げ
- 1回路あたり4,000W入力可能。PV余剰発電時は定格出力と同時に最大5.5kWを蓄電池に充電可
- EIBS7と比較し蓄電池容量 10％UP。製品サイズは体積比55%減、質量35%減
- DRに対応し蓄電池から電力系統へ逆潮流機能を追加
- ネットワーク接続を標準仕様とし、スマートフォンやタブレットで外出先でも操作や確認が可能。※1
- 最新連系規程対応JET認証品
- フルMPPT方式採用。全ての回路に対し MPPT 制御を行うことで、発電量を最大限に引き出す
- インターネット接続時、当社専用アプリによる発電状況の確認可能
- 停電時は自動的に自立運転に切替わり、音声モニタ設置時は音声で停電のお知らせ
- 蓄電池は最大２台（15.4kWh）まで設置可能
(※1) 機能・サービスのため、インターネット接続を強く推奨いたします
- エネルギーソース

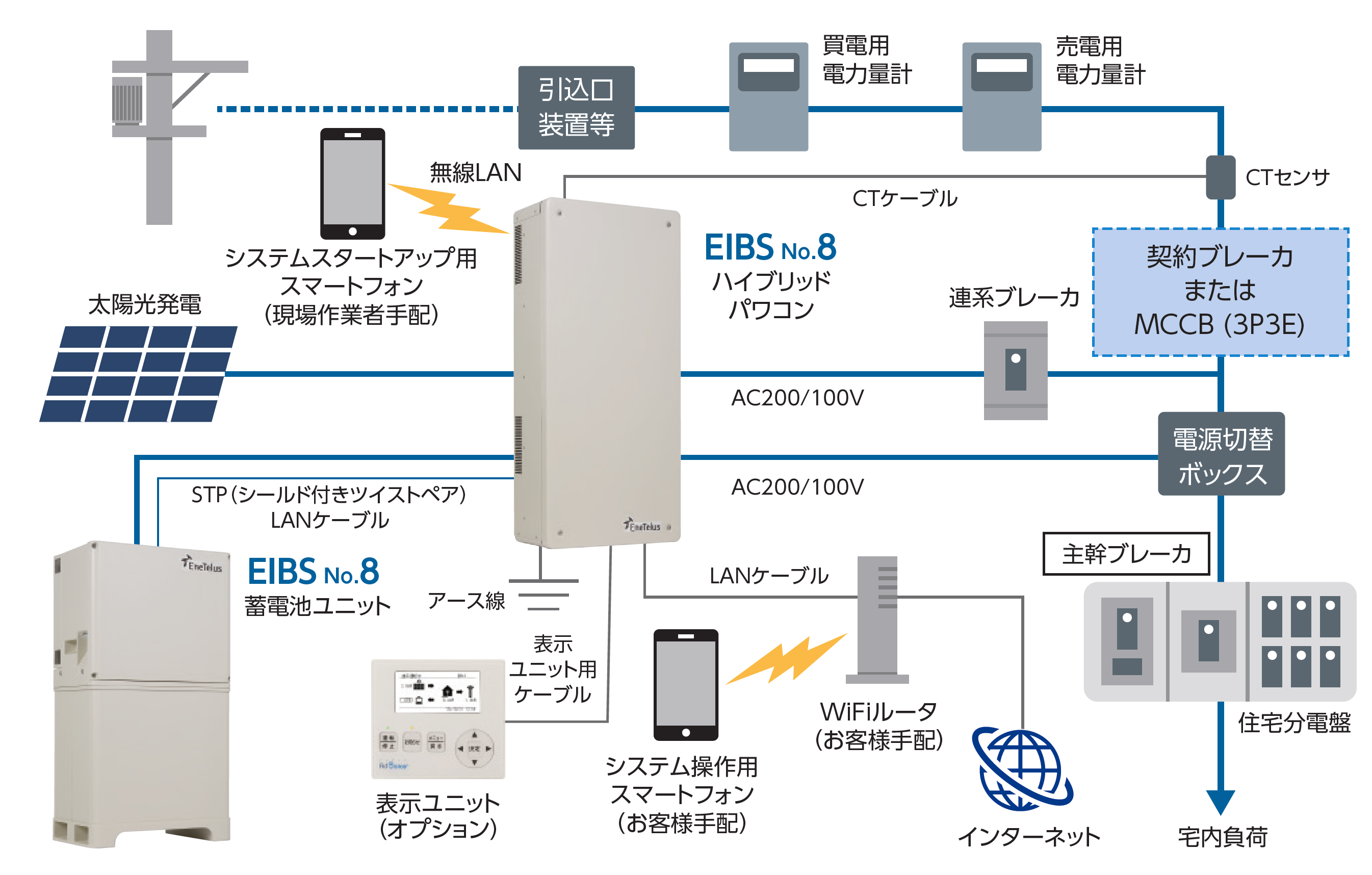

- 用途例
主な仕様
| 入力（DC：太陽電池） | EHK-S55MP3B 5.5kW 3回路モデル |
EHK-S80MP4B 8.0kW 4回路モデル |
EHK-S99MP5B 9.9kW 5回路モデル |
|---|---|---|---|
| 最大入力電力（ストリングあたり） | 4000W | ||
| 最大入力電圧 | 450V | ||
| 入力運転電圧範囲/定格入力電圧 | 30-450V/300V | ||
| 最小入力電圧/起動電圧 | 30V/35V | ||
| ストリング数(MPPT入力数) | 3 | 4 | 5 |
| 最大入力電流(ストリングあたり) | 13.5A | ||
| 充電/放電部(DC：蓄電池) | |||
| 対応蓄電池ユニット | EOK-LB77-TK ※1 | ||
| 蓄電容量(初期実効容量) |
定格7.7kWh（6.8kWh ※2） |
||
| 蓄電池入力回路 | 1回路 | ||
| 充電電力(AC) |
5500W ※3 |
||
| 放電電力(AC) | 5500W ※3 | ||
| 変換方式（充電） |
連系運転時：電力指令追従PWM方式（シームレス制御） |
||
| 変換方式（放電） |
連系運転時：電力指令追従PWM方式（シームレス制御） |
||
| 出力(AC：連系運転時) | |||
| 相数 | 単相2線式（単相3線式配電線に接続） | ||
| 変換方式 | 電圧型電流制御方式 | ||
| 定格出力 ※4 | 5500W(力率1.0時) 5500W(力率0.95時) |
8000W(力率1.0時) 8000W(力率0.95時) |
9900W(力率1.0時) 9900W(力率0.95時) |
| 定格出力電圧 | 202V±10% | ||
| 公称出力電圧範囲 | 160-238V | ||
| 定格出力周波数 | 50Hz/60Hz | ||
| 定格出力電流 | 27.5A(力率1.0時) 28.9A(力率0.95時) |
40.0A(力率1.0時) 42.1A(力率0.95時) |
49.5A(力率1.0時) 52.1A(力率0.95時) |
| 定格力率 | 0.95 | ||
| 出力電流ひずみ率 | 総合5%以下、各次3%以下 | ||
| 出力(AC：自立運転時) | |||
| 電気方式 | 単相3線式 | ||
| 変換方式 | 電圧型電圧制御方式 | ||
| 最大出力 | 最大5.5kVA ※7 | ||
| 出力電圧 | 101V/202V | ||
| 効率（太陽光） | |||
| 効率 ※5 | 96.0% | ||
| 最大効率 | 96.5% | ||
| 保護 | |||
| 単独運転検出：受動的方式 | 周波数変化率検出方式 | ||
| 単独運転検出：能動的方式 | ステップ注入付周波数フィードバック方式 (STEP3.2) | ||
| 基本データ | |||
| 本体寸法（W/H/D） | 445/968/218mm(本体) 445/1051.3/225mm (取り付け金具込) |
||
| 蓄電池寸法（W/H/D） | 456/816/266mm(本体) | ||
| 本体質量 | 44kg | 46kg | 48kg |
| 蓄電池質量 | 85kg | ||
| 設置場所 | 屋内外 | ||
| パワコン使用環境温度範囲 | －20℃～＋50℃ ※8 | ||
| 蓄電池使用環境温度範囲 | －20℃～＋50℃ ※8 | ||
| 騒音（定格） ※6 | パワコン：40dB以下 | ||
| 絶縁方式 | トランスレス方式 | ||
| 冷却方法(パワコン) | 内部ファン | 内部＋外部ファン | |
| 冷却方法(蓄電池ユニット) | 自然空冷 | ||
| 防水防塵保護等級（JIS） | IP55相当 | ||
| 特徴 | |||
| 太陽電池入力端子 | 端子台（＋,－）×3 | 端子台（＋,－）×4 | 端子台（＋,－）×5 |
| 蓄電池入力端子 | 端子台（2極） | ||
| 系統出力端子 | 端子台（U,O,W） | ||
| 自立出力端子 | 端子台（U,O,W） | ||
| 接地端子 | アース端子 | ||
| 本体ディスプレイ | LEDランプ パワコン本体底面 | ||
| 出力制御ユニット | ACCZH22007（パワコン本体に内蔵） | ||
| 表示ユニット | 別売品 | ||
| 表示ユニット用ケーブル | 別売品 | ||
| CTセンサーキット | 別売品（必須） | ||
| パワコン蓄電池間通信ケーブル | 現地調達品(カテゴリ5以上のSTP(シールド付きツイストペア)LANケーブル | ||
| 通信インターフェイス |
Ethernet（ECHONET Lite利用時）※9 |
||
| S-JET認証 | 1677-99003-006 | ||
※1 本製品は蓄電ハイブリッドパワーコンディショナEHK-S55MP3B/S80MP4B/S99MP5Bに対応した仕様となっています
※2 JIS C 4413で定義された算出方法により計算された値
※3 最大出力可能時間には制限があります
※4 全てのストリングを使用した場合の値
※5 JIS C 8961にて規定される条件に準じた効率
※6 パワーコンディショナの前面中央から1m離れた床面から高さ1mの位置において、JIS C 1509-1のA特性で騒音を測定
※7 モーターで作動する機器や運転開始時に大きな電流が流れる機器は使用できない場合があります
※8 周囲温度が高いと温度上昇抑制が働き、出力が抑制されます
※9 別途LANケーブルの配線が必要となります。
※10 アプリ、表示ユニット等の電力表示はパワーコンディショナ内部のセンサで計測しており、誤差が含まれています。あくまで目安としてご覧ください。
系統連系保護・整定値
| 保護リレー | 整定値 | 整定範囲 | ||
|---|---|---|---|---|
| 交流過電圧 OVR | 検出レベル | 115V | 110V～120V 0.1Vステップ | |
| 検出時限 | 1.0秒 | 0.50～2.00秒 0.01秒ステップ | ||
| 交流不足電圧 UVR | 検出レベル | 80V | 80V～93V 0.1Vステップ | |
| 検出時限 | 1.0秒 | 0.50～2.00秒 0.01秒ステップ | ||
| 周波数上昇 OFR | 検出レベル | 50Hz | 51.0Hz | 50.5～52.0Hz 0.1Hzステップ |
| 60Hz | 61.2Hz | 60.6～62.4Hz 0.1Hzステップ | ||
| 検出時限 | 1.0秒 | 0.5～2.0秒 0.01秒ステップ | ||
| 周波数低下 UFR | 検出レベル | 50Hz | 47.5Hz |
47.0～49.5Hz 0.1Hzステップ |
| 60Hz | 57.0Hz |
57.0～59.5Hz 0.1Hzステップ |
||
| 検出時限 | 2.0秒 | 0.50～2.00秒 0.01秒ステップ | ||
| 復電後一定時間の遮断装置投入阻止 | 300秒 | 0～300秒 1秒ステップ | ||
| 電圧上昇抑制機能 | 検出レベル (進相無効電力制御) |
109.0V | 107.0V～112.0V（0.1Vステップ）、切 | |
| 検出レベル (出力制御) |
109.0V | 107.0V～112.0V（0.1Vステップ）、切 | ||
| 出力抑制値 | 0% | 0%～50%（1%ステップ） | ||
| 単独運転検出方式 | 整定値 ※11 | 整定範囲 | ||
|---|---|---|---|---|
| 受動的方式 | 周波数変化率 検出方式 | 検出レベル | 1.2Hz | 0.00～5.00Hz 0.01Hzステップ |
| 検出要素 | 周波数変動 | － | ||
| 検出時限 | 0.5秒 | － | ||
| 能動的方式 | ステップ注入付 周波数フィード バック方式 | 検出レベル |
1.2Hz |
0.00～5.00Hz 0.01Hzステップ |
| 検出要素 |
周波数変動 |
－ | ||
| 検出時限 | 瞬時 | － | ||
※11 受動的方式と能動的方式の整定値は共通で、個別に設定することは出来ません。
※製品改良のため、仕様および外観の一部を予告なく変更することがあります。

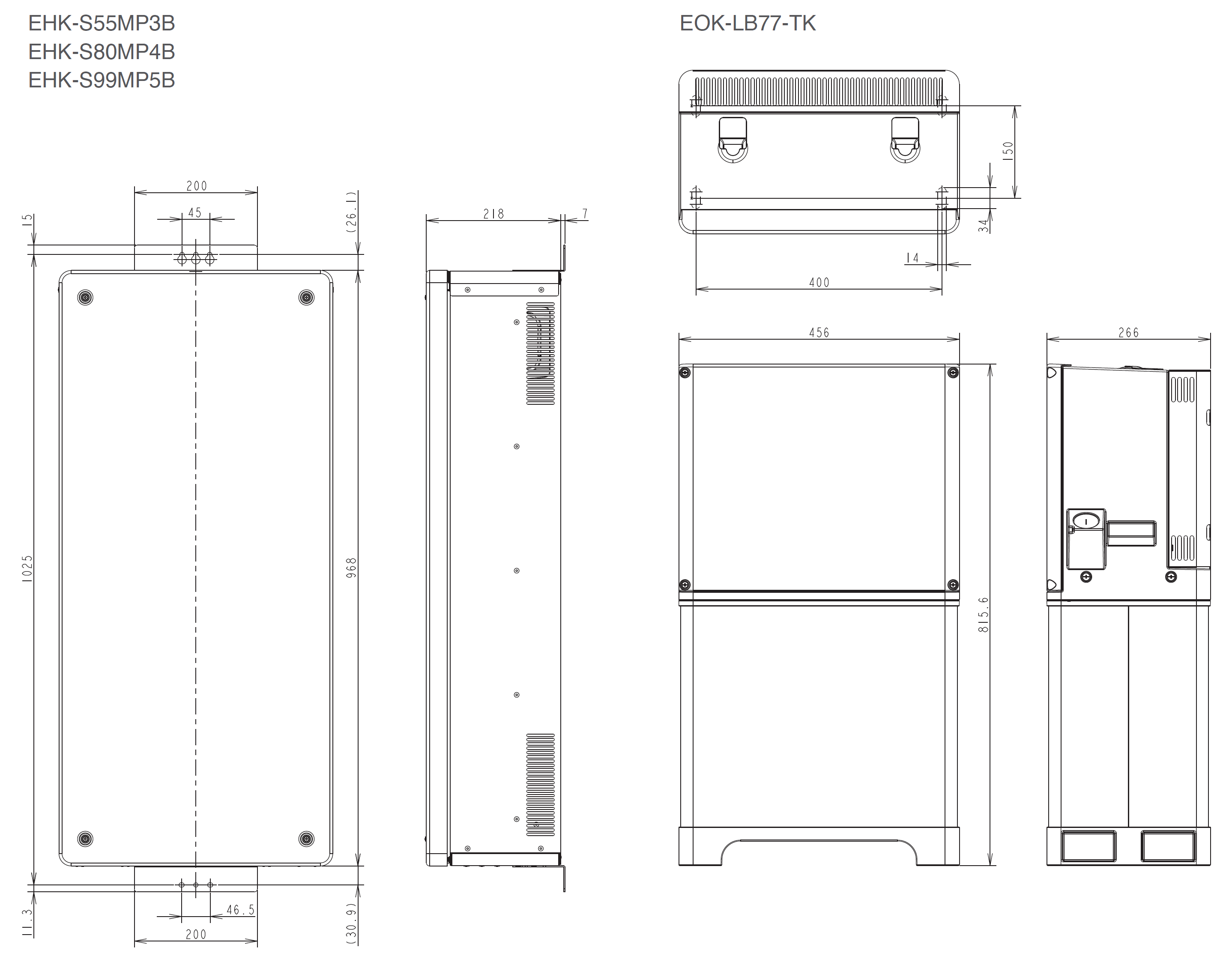

寸法図

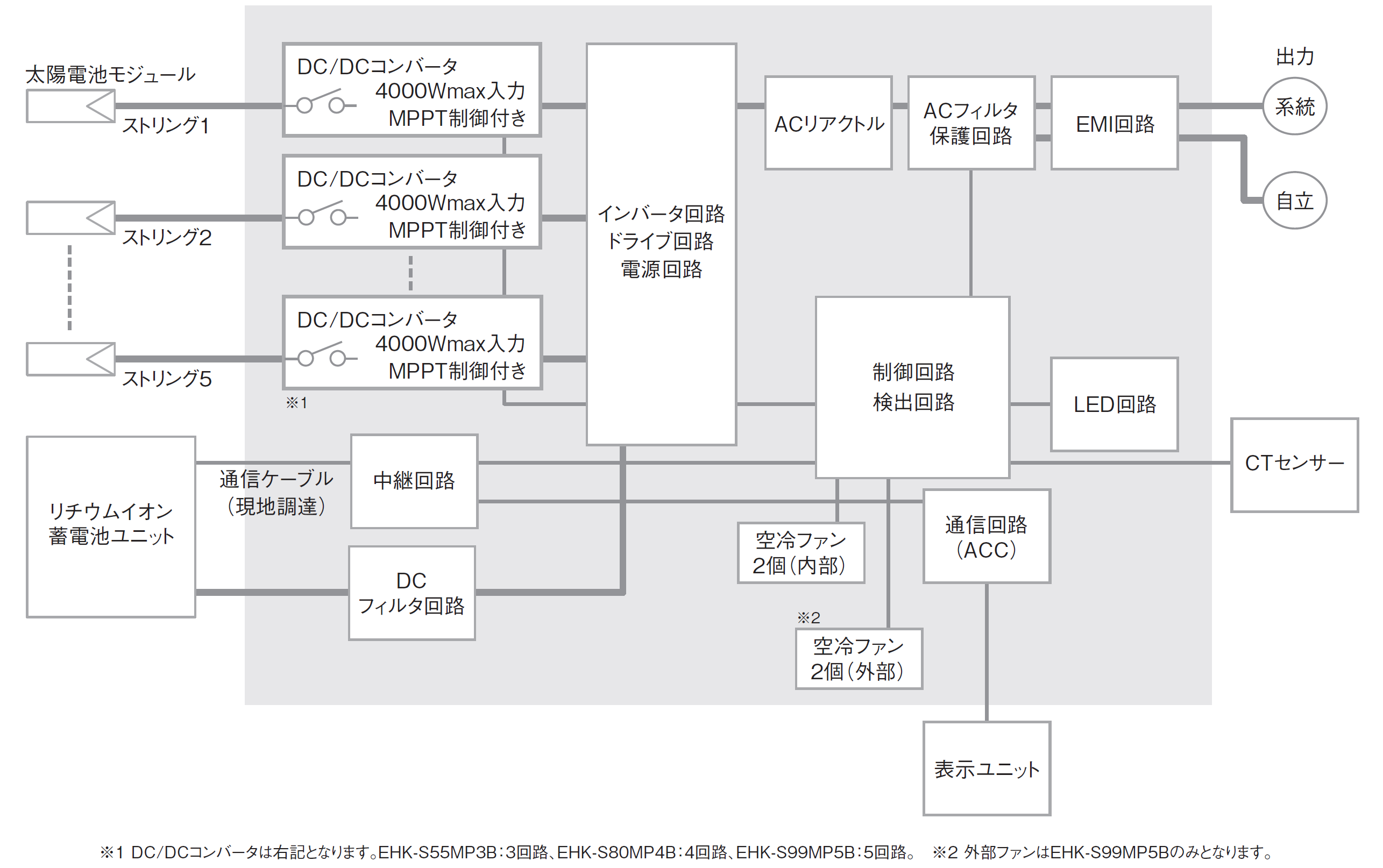

ブロック図
オプションリスト
| 機器名称 | 型式 | 仕様 | |
|---|---|---|---|
| CTセンサーキット | EOF-16CT100A | 100A 16ΦCT／30mケーブル | |
| EOF-24CT250A | 250A 24ΦCT／30mケーブル | ||
| EOF-36CT600A | 250A 36ΦCT／30mケーブル | ||
| 表示ユニット | ZDIS-35ENBV02 | 製品ページ | |
| 表示ユニット用 ケーブル |
ZC-RS15B-NC | 15m | |
| ZC-RS30B-NC | 30m | ||
| ZC-RS50B-NC | 50m | ||
| 隠ぺい配線用スリーブ | EOK-SLV-T1 | - | |
