三相9.9kW(自家消費、FIT/FIP対応・JET認証品)EPL-T99MP5
最新系統連系規程(2024年版)対応
・「フリッカ対策 STEP3.2」「並列時許容周波数」「CISPR11 第6.2版」に対応したJET多数台連系認証(MP-210)取得
・自家消費(※)やFIT/FIP、既設システムのリプレイスにも最適
・出力制御には本製品・専用マスターボックス・通信ゲートウェイボックスの併用で対応できます
(※)自家消費(負荷追従)制御を行うには、別途、外部制御装置との組み合わせが必要です。
-
フルMPPT方式、5入力全ての回路に対しMPPT制御を行うことで、発電量を最大限に引き出す
-
高周波絶縁トランス方式を採用。低圧連系時に外部商用トランスなしで系統連系可能
-
マスターボックス1台で最大32台のパワーコンディショナを一括制御可能（※マスターボックスはパワーコンディショナ使用に必須です。）
-
従来のOVGRに加えて、RPR接点端子の追加により、自家消費制御に最適
-
ストリング単位で太陽電池モジュール発電状態確認が可能（外部計測装置併用時）
-
塩害対応キット(オプション)により塩害地域への設置に対応。(塩害地域への設置にあたっては所定の条件がございます)
-
停電時でも太陽光で発電した電気を利用できる自立運転機能搭載
- エネルギーソース
- 用途例
主な仕様

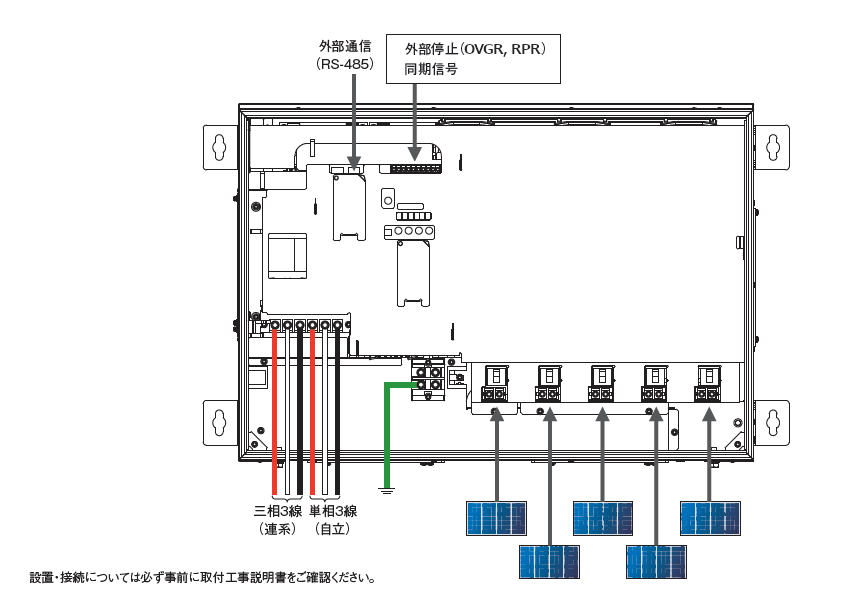

| 入力（DC） | |
|---|---|
| 最大入力電力（ストリングあたり） | 2170W |
| 最大入力電圧 | 570V |
| 入力運転電圧範囲/定格入力電圧 | 150-550V/340V |
| MPPT電圧範囲 | 150-550V |
| 最小入力電圧/起動電圧 | 150V |
| ストリング数（MPPT入力数） | 5 |
| 最大入力電流（ストリングあたり） | 10.3A |
| 出力（AC：連系運転時） | |
| 相数 | 三相3線式（三相4線式にも対応可） |
| 変換方式 | 電圧型電流制御方式 |
| 定格出力 ※1※2 | 出力：9.9kW 皮相電力：10.4kVA |
| 定格出力電圧 | 202V |
| 定格出力周波数 | 50Hz,60Hz |
| 定格出力電流 | 28.3A |
| 定格出力時力率 | 0.95以上 |
| 出力電流ひずみ率 | 総合5%以下、各次3%以下 |
| 出力（AC：自立運転時） | |
| 電気方式 | 単相3線式/単相2線式 |
| 変換方式 | 電圧型電圧制御方式 |
| 最大出力 | 4.0kVA/2.0kVA×2 |
| 出力電圧 | 202V/101V |
| 効率 | |
| 効率 | 92.5%(力率0.95) |
| 最大効率 | 93.1%以上 |
| 保護 | |
| 単独運転検出：受動的方式 | 周波数変化率検出方式 |
| 単独運転検出：能動的方式 | ステップ注入付周波数フィードバック方式（STEP3.2） |
| 基本データ | |
| 寸法（W/H/D） | 810.2/563.1/242.2mm |
| 質量 | 56kg |
| 設置場所 | 屋外 |
| 使用環境温度範囲 | －20℃～＋50℃ ※3 |
| 騒音（定格）※4 | 51dB以下 |
| 待機電力（夜間） | 11W以下/80VA以下 |
| 絶縁方式 | 高周波絶縁トランス方式 |
| 冷却方法 | 強制空冷 |
| 防水防塵保護等級（JIS） | IP55相当 |
| 特徴 | |
| 入力端子 | 端子台（＋,－）×5 |
| 系統出力端子 | 端子台（U,V,W） |
| 自立出力端子 | 端子台（U,O,W） |
| 接地端子 | 端子台（1極） |
| 接点入力端子 | OVGR, RPR |
| 接点出力端子 | あり |
| 本体ディスプレイ | 7セグメントLED（本体内部） |
| 制御機器対応 | マスターボックス（必須） |
| 専用マスターボックス | EOU-A-MBX06 |
| 出力制御装置（広義） | EOU-CGW03 |
| 通信インターフェイス | RS-485 |
| JET認証番号 | MP-0210 |
※1 全てのストリングを使用した場合の値
※2 力率0.95運転時
※3 周囲温度の上昇に伴い、庫内温度が上昇した場合、保護機能が働き出力電力を抑制します
※4 パワーコンディショナの前面中央から1m離れた床面から高さ1mの位置において、JIS C 1509-1のA特性で騒音を測定
系統連系保護・整定値
| 保護リレー | 整定値 | 整定範囲 | ||
|---|---|---|---|---|
| 系統過電圧 OVR | 検出レベル | 232V |
220～240V（1.0Vステップ） |
|
| 検出時限 | 1.0秒 | 0.2～2.0秒（0.1秒ステップ） | ||
| 系統不足電圧 UVR | 検出レベル | 160V | 160～180V（1.0Vステップ） | |
| 検出時限 | 1.0秒 | 0.2～2.0秒（0.1秒ステップ） | ||
| 系統過周波数 OFR | 検出レベル | 50Hz | 51.0Hz | 50.5～51.5Hz（0.1Hzステップ） |
| 60Hz | 61.2Hz | 60.6～61.8Hz（0.1Hzステップ） | ||
| 検出時限 | 1.0秒 | 0.2～2.0秒（0.1秒ステップ） | ||
| 系統不足周波数 UFR | 検出レベル | 50Hz | 47.5Hz | 47.5～49.5Hz（0.1Hzステップ） |
| 60Hz | 57.0Hz | 57.0～59.4Hz（0.1Hzステップ） | ||
| 検出時限 | 2.0秒 | 0.2～2.0秒（0.1秒ステップ） | ||
| 並列時許容周波数 | 0.1Hz | 0.05Hz～1.0Hz（0.05Hzステップ） | ||
| 復電後一定時間の 遮断装置投入阻止 |
300秒 | 自動復帰：5～300秒（1秒ステップ） 手動復帰 |
||
| 電圧上昇抑制機能 | 225V | 202～240V（1Vステップ） | ||
| 指定力率 | 標準値 | 整定範囲 |
|---|---|---|
| 指定力率 | 0.95 | 0.80～1.00（0.01ステップ） |
| 単独運転検出方式 | 設定値 | 設定範囲 | ||
|---|---|---|---|---|
| 受動的方式 | 周波数変化率検出方式 | 検出レベル | 7° | 5～12°（1°ステップ） |
| 検出要素 | 周波数変動 | ー | ||
| 検出時限 | 0.5秒 | ー | ||
| 保持時限 | ー | ー | ||
| 能動的方式 | ステップ注入付 周波数フィードバック方式(STEP3.2) | 検出レベル | 1.1Hz | ー |
| 検出要素 | 周波数偏差 | ー | ||
| 検出時限 | 瞬時 | ー | ||
※製品改良のため、仕様および外観の一部を予告なく変更することがあります。

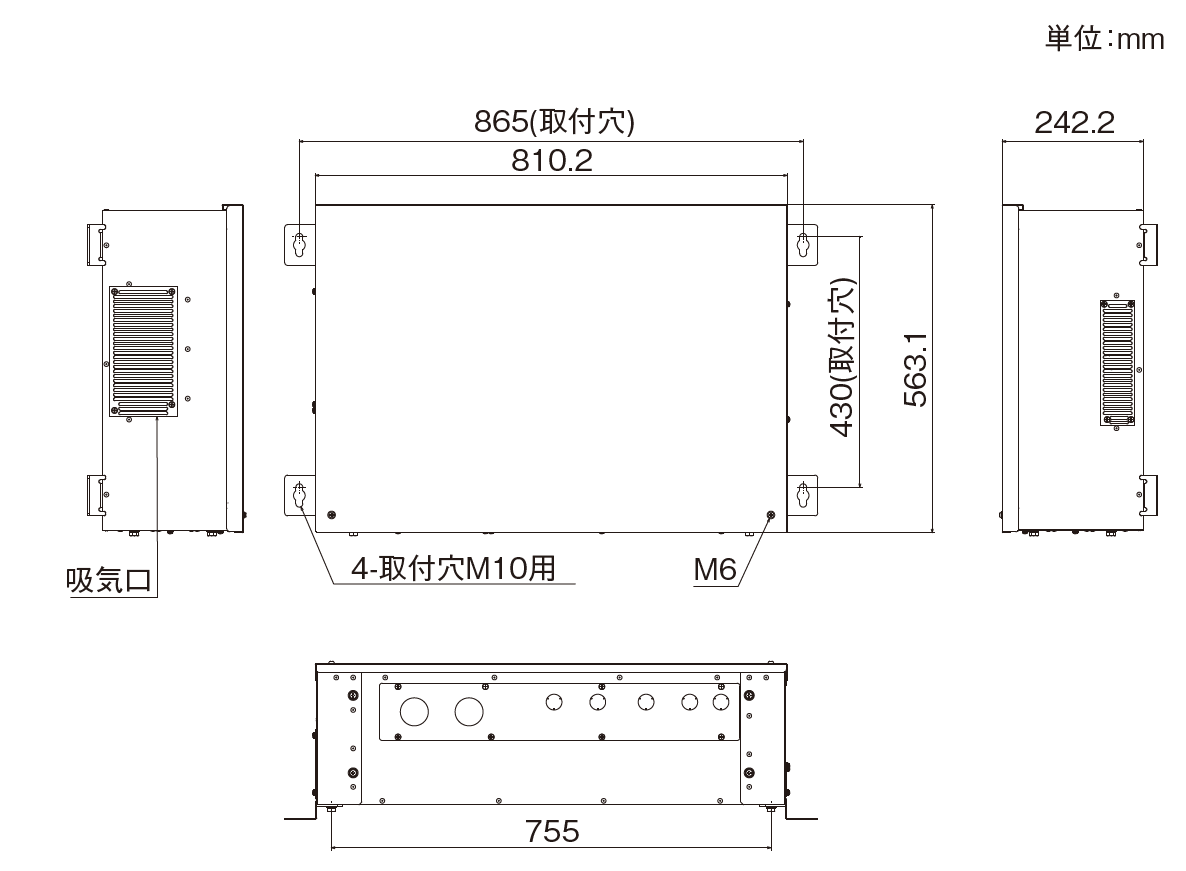

寸法図

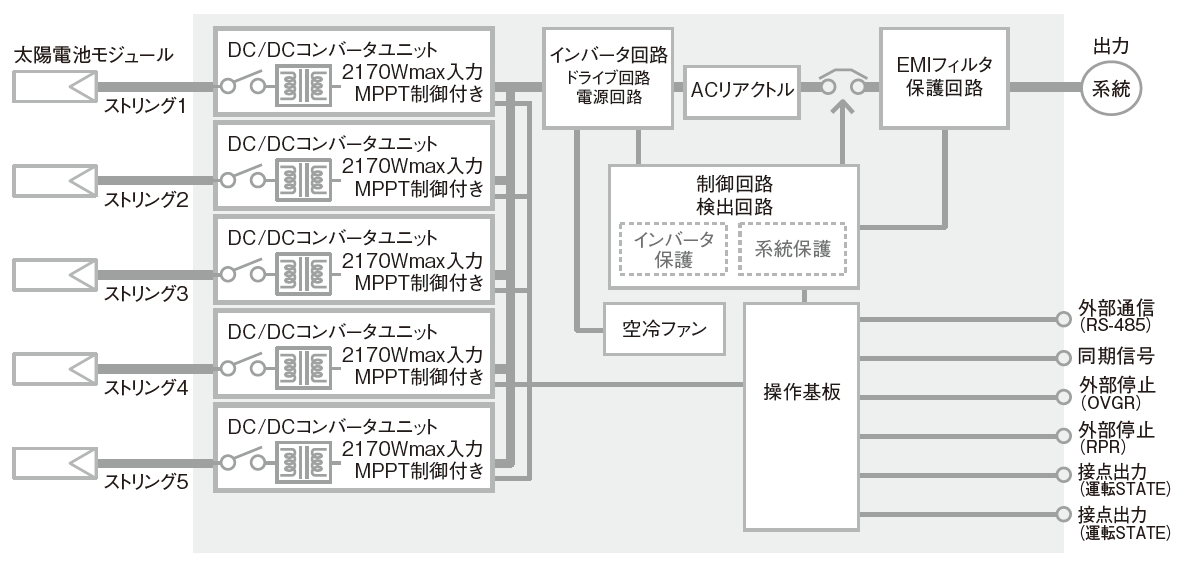

ブロック図
別売品
 |
 |

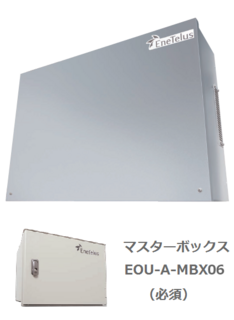

| マスターボックス※1 EOU-A-MBX06 |
通信ゲートウェイボックス EOU-CGW03 |
※1 マスターボックスはパワーコンディショナの使用に必須です。
