蓄電ハイブリッドシステム EIBS7EHF-S55MP3B(ZEH用パッケージ型番:EKH3A / EKH3B)
EHF-S80MP4B(ZEH用パッケージ型番:EKH3E / EKH3F)
EHF-S99MP5B(ZEH用パッケージ型番:EKH3J / EKH3K)
EOF-LB70-TK

蓄電ハイブリッドシステム EIBS7

EIBS7で高い自給率&経済的な暮らしを

停電時でも普段の生活を守り、平常時は卒FIT後の電力収支の改善を支える"大容量/高出力・蓄電ハイブリッドシステム"

EIBS7特設サイトはこちら
https://www.enetelus.jp/eibs7/

EIBS7の出荷証明書発行はこちら
出荷証明書発行ご依頼フォーム

POINT

  • 停電時には、EIBS7が電力系統に代わって電力を供給。いつものように電気が使用可能。
  • 蓄電池ユニット1台で7kWh、2台で14kWhの大容量。
  • 停電時の自立出力が最大5.5kVA、200V出力対応。IH調理器やエコキュート、大型エアコンも使用可能。
  • ライフスタイルの変化に応じて、蓄電池の後付けやもう1台の増設が可能。
  • ネットワーク接続を標準仕様とし、スマートフォンやタブレットで外出先でも操作や確認が可能。
  • 同一サイズで3機種(5.5kW、8.0kW、9.9kW)をラインアップ。自由度の高いシステム設計が可能。

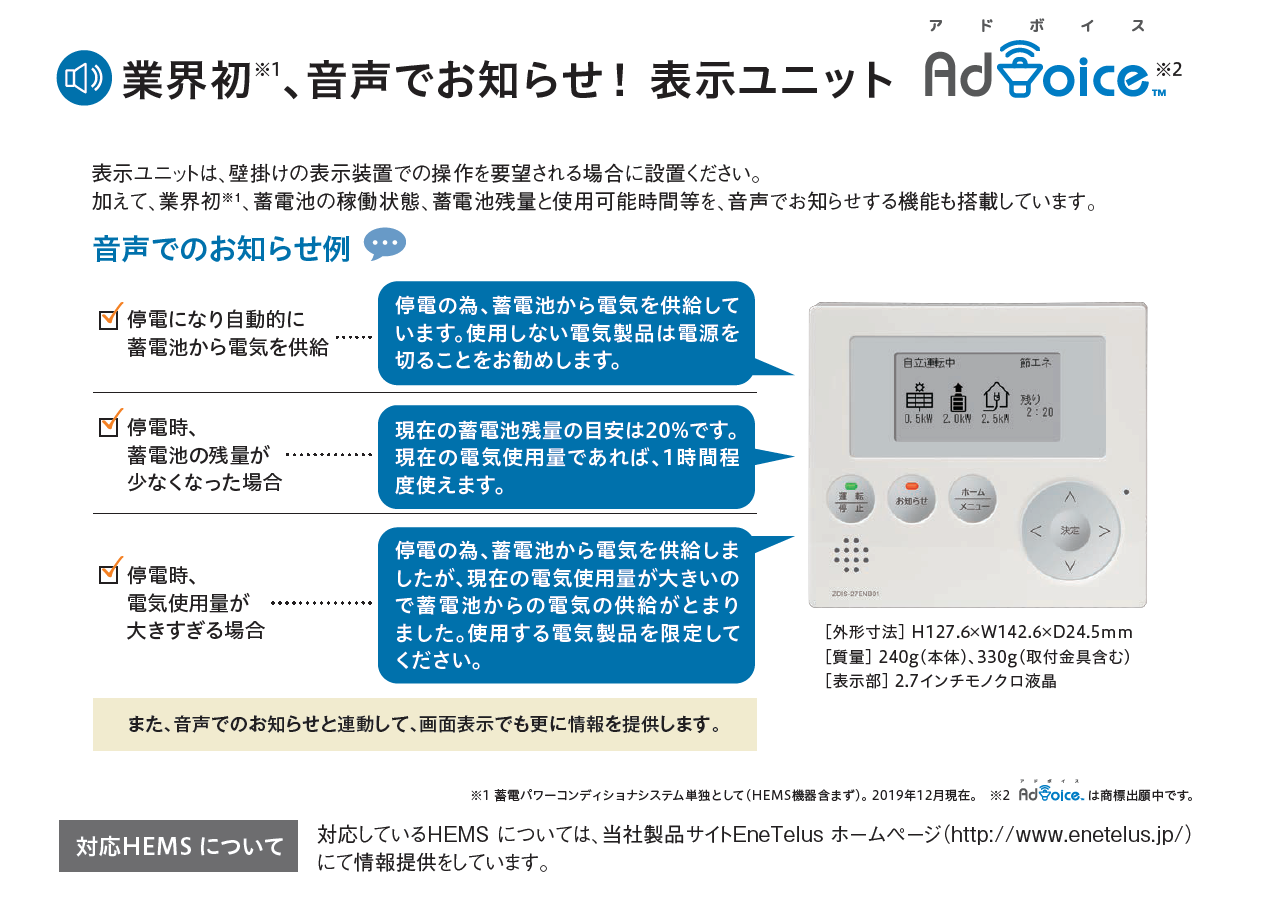

  • 業界初、音声で蓄電池の稼動状態や使用可能時間をお知らせする表示ユニット『Advoice』を用意。
  • 太陽電池入力運転電圧範囲は30~450Vと、業界最高水準のワイドレンジ化。
  • 充放電に強い長寿命のリン酸鉄リチウムを採用、製品機能(※1)と蓄電容量(※2) を標準15年保証。
    (※1) 施工説明書および取扱説明書に従い設置・仕様した場合における、仕様書に記載の製品機能。
    (※2) 蓄電可能容量(初期の60%)が保証の対象です。

エネルギーソース
太陽光
蓄電池
用途例
一般住宅
施設
ダウンロード
パンフレット
取扱説明書
認証証明書(EHF-S55MP3B)
認証証明書(EHF-S80MP4B)
認証証明書(EHF-S99MP5B)
  • 仕様
  • 寸法図・ブロック図 寸法図・ブロック図
  • 接続イメージ
  • オプション図

主な仕様



入力(DC:太陽電池)
EHF-S55MP3B
5.5kW 3回路モデル
EHF-S80MP4B
8.0kW 4回路モデル
EHF-S99MP5B
9.9kW 5回路モデル
最大入力電力(ストリングあたり) 2150W
最大入力電圧 450V
入力運転電圧範囲/定格入力電圧 30-450V/300V
最小入力電圧/起動電圧 25V/35V
ストリング数(MPPT入力数) 3 4 5
最大入力電流(ストリングあたり) 10.3A
充電/放電部(DC:蓄電池)
対応蓄電池ユニット EOF-LB70-TK ※1
蓄電容量(初期実効容量)

定格7.04kWh(6.2kW ※2)

蓄電池入力回路 1回路
充電電力

5.5kW ※3

放電電力 5.5kW ※3
変換方式(充電)

連系運転時:電力指令追従PWM方式(シームレス制御)
自立運転時:電力指令追従PWM方式(シームレス制御)

変換方式(放電)

連系運転時:電力指令追従PWM方式(シームレス制御)
自立運転時:電力指令追従PWM方式(シームレス制御)

出力(AC:連系運転時)
相数 単相2線式(単相3線式配電線に接続)
変換方式 電圧型電流制御方式
定格出力 ※4 5500W 8000W 9900W
定格出力電圧 202V
公称出力電圧範囲 160-238V
定格出力周波数 50Hz,60Hz
定格出力電流 27.5A 40.0A 49.5A
定格出力時力率 0.95以上
出力電流ひずみ率 総合5%以下、各次3%以下
出力(AC:自立運転時)
電気方式 単相3線式
変換方式 電圧型電圧制御方式
最大出力 最大5.5kVA ※7
出力電圧 U-O間101V±6V, W-O間101V±6V
効率(太陽光)
効率 ※5 96.0%
最大効率 96.5%
保護
単独運転検出:受動的方式 周波数変化率検出方式
単独運転検出:能動的方式 ステップ注入付周波数フィードバック方式
基本データ
本体寸法(W/H/D) 445/698/198mm(本体)
蓄電池寸法(W/H/D) 580/1070/370mm(本体)
本体質量 30kg 33kg 33kg
蓄電池質量 130kg
設置場所 屋外
パワコン使用環境温度範囲 -20℃~+45℃ ※8
蓄電池使用環境温度範囲 -10℃~+45℃ ※8
騒音(定格) ※6 パワコン:40dB以下
絶縁方式 トランスレス方式
冷却方法 パワコン:内部ファン、蓄電池ユニット:自然空冷
防水防塵保護等級(JIS) IP55相当
特徴
太陽電池入力端子 端子台(+,-)×3 端子台(+,-)×4 端子台(+,-)×5
蓄電池入力端子 端子台(2極)
系統出力端子 端子台(U,O,W)
自立出力端子 端子台(U,O,W)
接地端子 アース端子
本体ディスプレイ LEDランプ パワコン本体底面
出力制御ユニット WMDT-229GN(パワコン本体に内蔵)
表示ユニット 別売品
表示ユニット用ケーブル 別売品
CTセンサーキット 別売品(必須)
パワコン蓄電池間通信ケーブル 別売品
通信インターフェイス

RS-485、Ethernet(ECHONET Lite利用時)※9

S-JET認証 1677-99003-003

※1 本製品は蓄電ハイブリッドパワーコンディショナEHF-S55MP3B/S80MP4B/S99MP5Bに対応した仕様となっています

※2 JEM1511で定義された算出方法により計算された値

※3 最大出力可能時間には制限があります

※4 全てのストリングを使用した場合の値

※5 JIS C 8961にて規定される条件に準じた効率

※6 パワーコンディショナの前面中央から1m離れた床面から高さ1mの位置において、JIS C 1509-1のA特性で騒音を測定

※7 モーターで作動する機器や運転開始時に大きな電流が流れる機器は使用できない場合があります

※8 周囲温度が高いと温度上昇抑制が働き、出力が抑制されます

※9 別途LANケーブルの配線が必要となります。

※10 アプリ、表示ユニット等の電力表示はパワーコンディショナ内部のセンサで計測しており、誤差が含まれています。あくまで目安としてご覧ください。
