コミュニケーションコントローラ

出力制御 対応 TOE-CC01-DCM(EPE-T600P1対応:必須)

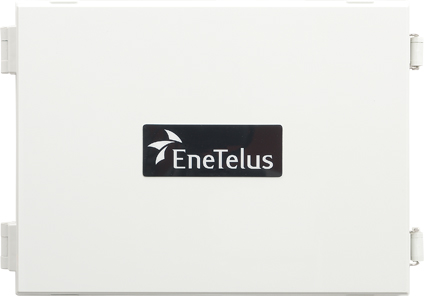

コミュニケーションコントローラ

2018年秋発売予定
多数台のパワーコンディショナを一括制御。
これ1台でパワーコンディショナの遠隔監視が可能となり、出力制御にも対応。
※TABUCHI-cloudの契約が必要です。
表示システム(社外品)をご使用の場合、受注生産にてLAN接続モデルTOE-CC01もございます。

特別高圧連系にて出力制御が必要な場合、条件により同モデルを使用できない場合がございます。

基本機能

①遠隔監視機能
4G回線を介してTABUCHI-cloudに各パワーコンディショナの発電情報を送信。
②通信機能
出力制御を指示する電力会社サーバーとの4G回線通信を可能とし、
「出力制御スケジュールの保存」
「トラックデータの保存」
「各パワーコンディショナへの出力制御」を行う
③リモートコントロール機能 ※
パワーコンディショナの各種設定(整定値、システム設定値)、運転・停止の切り替え、手動復帰等をお手持ちのスマートフォン等で操作可能。運転状況等を見ることが可能。
④接続台数
コミュニケーションコントローラ1台にパワーコンディショナは最大34台接続が可能。
※無線LANでスマートフォン等を接続可能。

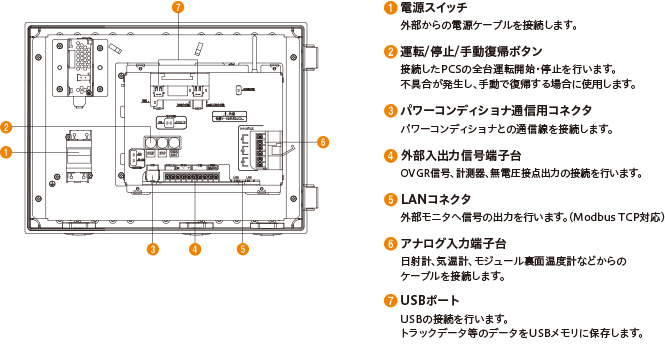

内部構造図

内部構造図

基本仕様

  • 外形寸法/398(W) x 298(H) x 182(D)mm( 防塵、防水性能(IP65相当))
    ケース外形、突起部分含まず
  • 重量/5.0Kg
  • 使用温度範囲/-20℃~+60℃
  • 入力電源電圧/AC85V~265V, 50Hz/60Hz(±3Hz)
  • 消費電力/10W/22VA以下
  • 取付方法/壁掛け

接続イメージ

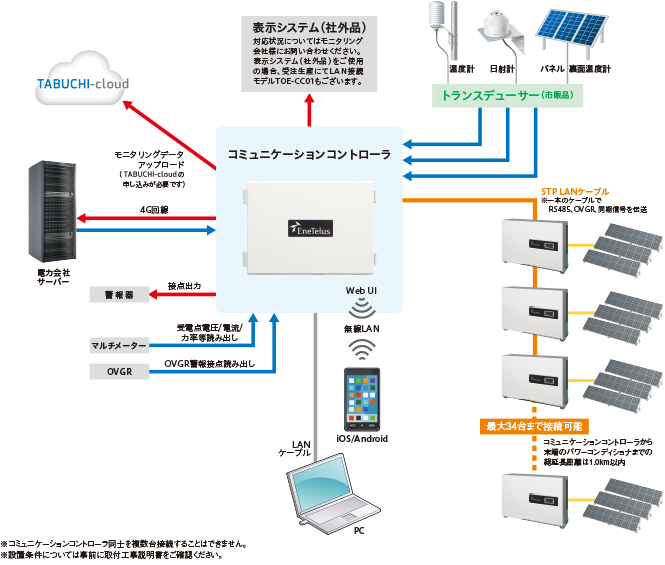

コミュニケーションコントローラ接続イメージ

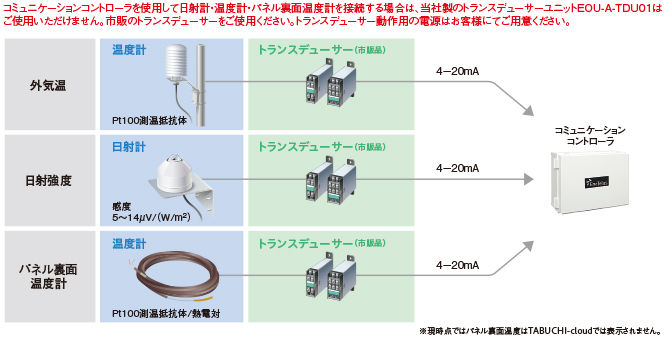

コミュニケーションコントローラを使用して日射計・温度計・パネル裏面温を接続する場合

コミュニケーションコントローラを使用して日射計・温度計・パネル裏面温を接続する場合

製品改良のため、仕様および外観の一部を予告なく変更することがあります
